功能特點： 1、通過將功能控制在最小限度內，實現了產品的小型化?？砂惭b在DIN制導軌上。 2、通過輸出信號，可以輕松地在遠程顯示張力數據。此外，同時使用可編程控制器和顯示器還可以集中 顯示各工序的張力數據。 3、通過使用記錄儀信號，與記錄儀連接，可以方便地記錄張力數據。
TF—10型張力放大器主要技術指標:
| |||||||||||||||||||||||||||||||||||||||||||

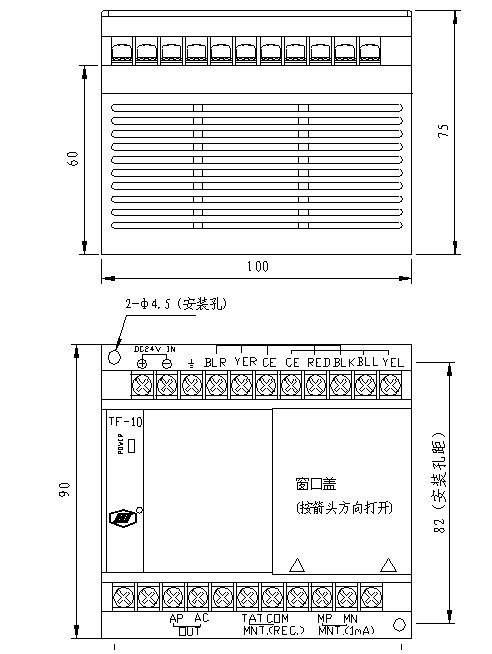

外觀尺寸：
功能特點：
1、通過將功能控制在最小限度內，實現了產品的小型化?？砂惭b在DIN制導軌上。
2、通過輸出信號，可以輕松地在遠程顯示張力數據。此外，同時使用可編程控制器和顯示器還可以集中
顯示各工序的張力數據。
3、通過使用記錄儀信號，與記錄儀連接，可以方便地記錄張力數據。
TF—10型張力放大器主要技術指標:
項 目 | 接線端 | 規 格 | ||
電源 | 輸入 | +/- | ·DC24V±15％ ·消耗電流約0.2A | |
輸出 | RED／BLK | ·張力傳感器電源 | ||
模擬信號 | 輸入 | YER／BIR | 張力傳感器(右) | 張力傳感器輸入信號，使用一只傳感器時另一側不可接線 |
YEL／BLL | 張力傳感器(左) | |||
輸出 | AP／AC | ·向可編程控制器等外部儀器提供張力信號。 ·最大張力時可調整為V=5～10V·向可編程控制器等外部儀器提供張力信號。 ·負荷電阻應為1KΩ以上。 | ||
MP／MN | ·接續DC1mA電流計，利用內置旋鈕進行調整，使張力最大時的電流為1mA(100%)。 ·負荷電阻應為300Ω以下。 | |||
TAT／COM | ·記錄計輸出。負荷電阻100Ω以上。 ·AWAC信號監視器，輸出電壓與AP／AC誤差在l％以內。(負荷電阻為1MΩ時) | |||
顯示 | POWER | ·電源為ON時電源燈點亮。 | ||
旋鈕 | 調整窗內 | ·零點、跨度調整旋鈕：4個(只是張力合力) ·外設張力計用旋鈕：1個 | ||
